Suele colocarse en la entrada de antena de los Televisores, amplificadores de antena de TV, videos, etc. para evitar que las transmisiones próximas en HF saturen o sobrecarguen sus circuitos evitando las múltiples interferencias que ello puede ocasionar.
Teoría: Un filtro básico esta constituido por una sección elemental (Sección L) compuesta por un elemento serie y un elemento paralelo tal como se ve en la fig. 1. Sus valores, para conseguir un Q lo bastante alto, serian:
L = R / 6,28 F (resultado en Henrios)
C = 1 / 6,28 F R (resultado en Faradios)
siendo R la resistencia de carga en Ohmios y F la frecuencia de corte en Mhz.
Si el elemento serie es un condensador y el paralelo una bobina el resultado será una sección L para un filtro pasa-alto, si es al contrario, será un filtro pasa-bajos.

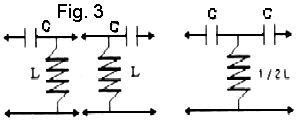

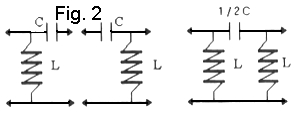

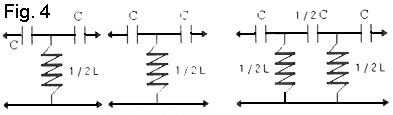

Para aumentar la efectividad en filtros de K constante. se pueden combinar 2 secciones L para formar una red en Pi (Fig.2) donde el valor del condensador será la mitad puesto que están en serie o una red en T (Fig. 3) donde el valor de la inductancia será la mitad al estar las dos en paralelo. Además se pueden combinar varias redes para formar un filtro más efectivo.
