La antena SLIM JIM es un dipolo plegado de media onda con polarización vertical, se alimenta por medio de un transformador de cuarto de onda de adaptación y con una buena adaptación, la R.O.E. será mucho menor de 1.5.

        Gran parte de su espectacular rendimiento se debe a su ángulo de radiación, que es casi paralelo al suelo y esta es su principal ventaja sobre el resto de verticales, 5/8, colineales, etc.

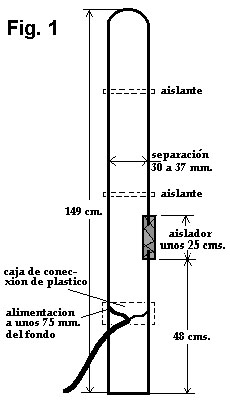

        Su construcción no es nada critica, para ello se empleara tubo de aluminio de 3 a 10 mm. de diámetro según las medidas indicadas en la fig. 1, Para que el conjunto quede más rígido y garantizar el paralelismo, colocaremos aislantes realizados con naylón, teflón, PVC, etc.

       Esta antena puede funcionar en interiores o exteriores, pero en este ultimo caso habra que sellar las uniones y conexiones con silicona o producto similar para protegerla de la intemperie.

Ajuste:

        El único ajuste consiste en determinar el punto exacto de la conexión del cable de alimentación (de 50 ohmios), que probablemente estará a unos 75 mm del extremo inferior de la antena. Podemos usar unas pinzas de cocodrilo para ensayar esta distancia, desplazándola ligeramente arriba o abajo hasta obtener la minima R.O.E.

Nota: ver el articulo teórico sobre la Slim Jim.
