La antena que ha continuación se describe esta basada en un diseño de DL6WU y ligeramente modificada por VE7BQH para conseguir mejorar la relación frente/espalda principalmente.

            Sus características principales son:

            La construcción a pesar de su "aparatosidad" no debe presentar ningún problema siempre y cuanto se ponga cuidado y se respeten las medidas indicadas, que tampoco son excesivamente criticas, es decir se pueden redondear los decimales sin ningún problema, son el resultado del cálculo informático. Debe destacarse que las longitudes de los elementos estén en función de las medidas del Boom, diámetro de los elementos y tipo de montaje, cualquier variación requeriría un redimensionado de los elementos.

            Los elementos se montan en un travesaño de 6 metros de longitud, realizado con tubo cuadrado de aluminio de 20x20 mm y 1,5 mm de espesor. Para ello se taladra el travesaño con una broca de 8 mm a fin de que los elementos entre lo más justos posible, (si es necesario se retoca muy ligeramente con una lima redonda) y se fija desde la parte superior del travesaño con un tornillo roscachapa que penetra en el elemento. Ver fig. 1.

             La tornillería a emplear  debe ser de acero inoxidable o en su defecto de latón.

            Para la construcción del dipolo, al igual que para el resto de los elementos, se ha empleado tubo de aluminio de 8 mm de diámetro exterior con un grueso de pared de 1mm. La separación de los elementos respecto al reflector y sus longitudes son:

            La parte más complicada del montaje es el elemento excitador que se trata de un dipolo cerrado y para su construcción se debería emplear un doblador de tubos, pero si no se puede realizar bien la curva tampoco es muy importante, aunque quede cuadrado. La única medida importante es que su longitud total quedebe ser de 990 mm mientras que la separación entre conductores no es nada critica y puede ser de unos 50 ó 60 mm. La separación, de los extremos del tubo en el centro del dipolo, es decir donde se conecta con el balun tampoco tiene gran importancia y puede ser de unos 5 mm. El dipolo plegado debe quedar perfectamente aislado del Boom y bien centrado respecto a la sección de éste. Ver fig. 2

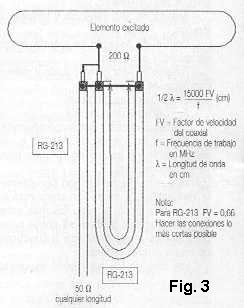

            La construcción del balun tampoco presenta dificultades importantes y puede observarse en la Fig. 3 y 4, donde lo único importante es su longitud, que expresada en cm se obtiene con la formula:

                                ½ onda = (15000 x FV) / f

donde FV es el factor de velocidad del cable coaxial empleado en su construcción

y f es la Frecuencia de trabajo en MHz.

            El cable coaxial empleado en la construcción del balun debe ser de la mejor calidad posible, no obstante el RG-213 da resultados más que satisfactorios incluso trabajando con el limite legal de potencia . La velocidad de propagación FV, para este cable, es de 0,66.

            Es muy importante mantener estancas, por la intemperie, todas las conexiones, para ello puede ser útil usar una cajita de plástico que encierre las conexiones del balum con el dipolo cerrado y a la vez sirva de soporte y anclaje al boom. También deberán sellarse con silicona los extremos del cable coaxial para evitar que entre la humedad, que lo deterioraría, aumentando así la ROE y las pérdidas. Como protección, también puede ser interesante darle a la antena una buena capa de barniz anti rayos UVA, especialmente en ambientes húmedos.

             El cable coaxial debe discurrir por debajo del travesaño desde el dipolo plegado hasta el anclaje con el mástil, encintándolo a intervalos regulares para su perfecta sujeción. Ver Fig. 1.

            Una vez este lista la antena, la soportaremos a un mástil de 2 o 3 m. y la conectaremos al equipo. Si todas las medidas han sido respetadas, obtendremos una ROE inferior a 1,2:1. En el improbable caso contrario se recomienda variar ligeramente la longitud del dipolo cerrado o modificar ligeramente la posición del primer director.

            Para evitar la excesiva flexión del travesaño es imprescindible añadir cuerdas con tensores. La fijación se aprecia en la Fig. 1

            Para rebote lunar pueden colocarse 4 antenas de este tipo, debidamente enfasadas, Ver Fig. 5, teniendo en cuenta que:

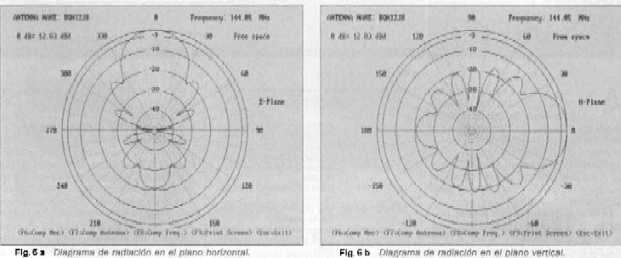

            Finalmente el diagrama de radiación se puede apreciar en la Fig. 6

Extraído de un articulo de Ramiro Acebes – EA1ABZ
